1. PENGERTIAN EFI

      EFI merupakan singkatan dari Electronic Fuel Injection. Pengertian dari EFI adalah sebuah sistem penyemprotan bahan bakar yang dalam kerjanya dikontrol secara elektronik agar didapatkan nilai campuran udara dan bahan bakar selalu sesuai dengan kebutuhan motor bakar, sehingga didapatkan daya motor yang optimal dengan pemakaian bahan bakar yang minimal serta mempunyai gas buang yang ramah lingkungan. Dalam kehidupan sehari hari nama EFI telah dipakai oleh merk Toyota, sedangkan merk lain mempunyai nama nama yang berbeda, akan tetapi prinsip dari semua sistem tersebut adalah sama.

2. FUNGSI EFI

        Fungsi dan cara kerja komponen injeksi Bahan bakar bensin elektronik Sistem EFI itu terdiri dari tiga system utama,yaitu system bahan bakar,system induksi udara,dan system control elektronik. Untuk sepeda motornya bisa dilihat di Sepeda Motor Injeksi Honda dan bias juga dilihat pada mobil Toyota.

3. JENIS - JENIS EFI

(A) D-EFI (Tipe manifold absolute control)

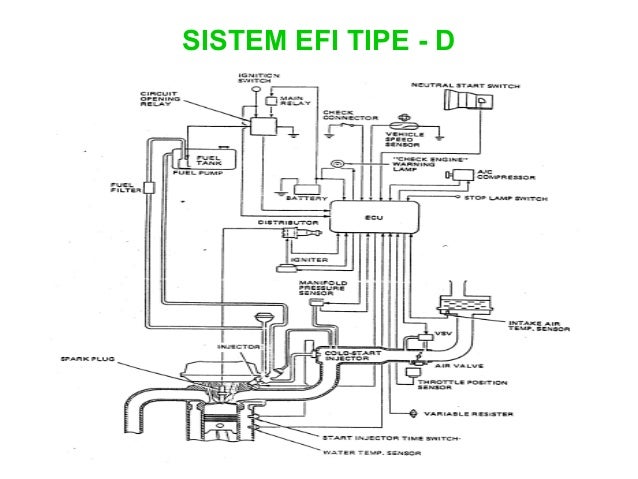

      Sistem D-EFI mengukur tekanan udara dalam intake manifold dan kemudian melakukan penghitungan jumlah udara yang masuk, tetapi karena tekanan dan jumlah udara dalam intake manifold tidak dalam konvensi yang tepat, sistem D-EFI tidak begitu akurat dibandingkan dengan sistem L-EFI.

(B)     L-EFI (Tipe air flow meter)

     Dalam sistem L-EFI, air flow meter langsung mampu mengukur jumlah udara yang mengalir melalui intake manifold. Air flow meter mengukur jumlah udara dengan sangat akurat, sistem L-EFI dapat mengontrol penginjeksian bahan bakar lebih tepat dibandingkan dengan sistem D-EFI.

4. KOMPONEN - KOMPONEN EFI



(A) Throttle body

Therottle body Merupakan komponen sistem kontrol udara sebagai saluran utama yang dilalui oleh udara, sebelum masuk ke intake manipold.

                        Di dalam throttle body ini terdapat :

§  Throttle valve

§  TPS (Throttle Position Sensor)

§  IAC ( Idle Air Control )

§  FIAC ( Fast Idle Air Control )

      ISAS ( Idle Speed Adjusting Screw )

                  (B). Throttle Position Sensor

Throttle Position Sensor berfungsi mendeteksi sudut pembukaan throttle valve. TPS dihubungkan langsung dengan sumbu throttle valve, jika throttle valve bergerak, TPS akan mendeteksi perubahan pembukaan throttle valve. Selanjutnya dengan menggunakan tahanan geser, perubahan tahanan ini dikirim ke ECU sebagai input untuk koreksi rasio udara dan bensin.

                  (C) Intake Air Temperatur

    Sensor temperatur udara masuk ini biasa terpasang pada air cleaner atau hose antara air cleaner denganthrottle body. Sensor temperatur udara masuk ini berupa thermistor dengan bahan semikonduktor yang mempunyai sifat semakin panas temperatur maka nilai tahanannya semakin kecil.

(D). Air Flow Meter

 MAF (Massa Air Flow Meter) salah satu jenis sensor

dengan tipe measuring plate, yang terdiri atas plat pengukur, pegas pengembali, dan potensiometer. Udara yang masuk ke intake air chamber akan dideteksi dengan gerakan membuka dan menutup plat pengukur. Plat pengukur ini ditahan oleh sebuah pegas pengembali. Plat pengukur dan potensiometer  bergerak pada poros yang sama  sehingga sudut membuka plat pengukur ini akan diubah nilai tahanan potensiometer. Variasi nilai tahanan ini akan dirbah menjadi output voltage sensor ke ECM sebagai dasar untuk menentukan jumlah udara yang masuk ke intake air chamber.

     (E). Fast Idle Air Control

Fast idle air control terbuat dari thermo wax yang bekerjanya sesuai dengan emperatur mesin. Bila temperatur masih dingin, thermo wax belum mengembang sehingga jumlah udara yang masuk melalui saluranbypass menjadi lebih banyak. Saat temperatur mesin panas, thermo wax akan mengembang sehingga saluranbypass akan menyempit. Jumlah udara yang masuk menjadi berkurang, putaran mesin ke putaran idle

                   (F). Fuel Pump

Pada semua tipe mesin dengan injeksi, penempatan pompa bensin selalu ada di dalam tangki bensin. Tipe yang digunakan adalah elektrik dengan motor listrik. Pompa terdiri atas motor, pompa itu sendiri, check valve, relief valve dan filter yang diletakkan di saluran masuk pompa.

          (G). Fuel Filter

 Fuel Filter berfungsi menyaring kotoran–kotoran dan partikel asing lainnya dari bensin supaya tidak masuk ke injektor. Fuel filterdipasangkan pada saluran tekanan tinggi dari fuel pump. Fuel filter ada yang diletakkan di luar tangki bensin, ada juga yang diletakkan di dalam tangki bensin.

         (H). Fuel Pressure Regulator

§  Fuel Pressure Regulator berfungsi mengatur tekanan bensin yang ke injector – injector. Jumlah injeksi bensin dikontrol sesuai lama signal yang diberikan ECU ke injector. Oleh karena itu tekanan tetap pada injektor harus dipertahankan.

§  Karena adanya perubahan tekanan pada bensin (injeksi bensin oleh injector) dan variasi perubahan vacuum intake manifold, jumlah bensin yang diinjeksikan sedkit berubah sekalipun signal injeksi dan tekanan bensin tetap. Oleh karena itu, agar jumlah injeksinya tepat, tekanan bensin harus dipertahankan pada 2,1 ~ 2,6 kg/cm2

        (I).  Pulsation Damper

Pulsation damper terpasang pada delivery pipe berfungsi menyerap variasi tekanan bensin yang diakibatkan perubahan kevakuman intake manifold dan penginjeksian bensin oleh injector untuk membantu mempertahankan tekanan bensin pada 2,1–2,6 kg/cm2 di dalam pipa pembagi (delivery pipe)

      (J).  Injector

Injektor adalah nosel electromagnet yang bekerjanya dikontrol oleh ECU untuk menginjeksikan bensin ke intake manifold. Injektor dipasangkan di ujung intake manifold dekat intake port(lubang pemasukan) dan dijamin oleh delivery pipe.
